Thursday, 3 June 2021

Tugas Praktikum Pert 10 Administrasi Jaringan

Perusahaan XYZ memiliki 3 Kantor Cabang.

Pada kantor cabang 1 memiliki 14 komputer yang terhubung menggunakan kabel serta terdapat 5 Laptop yang terhubung menggunakan media Wireless. Sedangkan pada kantor cabang 2, memiliki 20 komputer yang terhubung menggunakan kabel. Dan kantor cabang 3 memiliki 10 komputer.

Anda sebagai seorang Network Administrator diminta untuk melakukan konfigurasi terhadap ketiga kantor cabang tersebut dengan ketentuan, sebagai berikut:

  1. Melakukan konfiguarsi IP Address dengan menggunakan Subnetting pada perangkat Komputer dan Laptop yang terhubung. Tidak dianjurkan menggunakan /24.
  2. Berikan IP Address dengan menggunakan subnetting /30 terhadap interface yang terhubung secara langsung dari router ke router.
  3. Terapkan konfigurasi Routing Dynamic
  4. Serta pastikan seluruh Client di Kantor Cabang 1, kantor cabang 2 dan kantor cabang 3 dapat saling terkoneksi dengan baik
  5. Setelah jaringan berjalan sesuai dengan fungsinya, upload dokumentasi pembuatan jaringan kedalam blog

TOPOLOGI



KONFIGURASI

  • ROUTER 1

Router> en
Router# configure terminal
Router(config)# hostname R1
R1(config)# int gig0/0/0
R1(config-if)# ip address 192.168.1.254 255.255.255.224
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# ip dhcp pool R1
R1(dhcp-config)# default-router 192.168.1.254
R1(dhcp-config)# network 192.168.1.224 255.255.255.224
R1(dhcp-config)# exit
R1(config)# ip dhcp excluded-address 192.168.1.254
R1(config)# int se0/1/1
R1(config-if)# ip address 30.30.30.1 255.255.255.252
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# int se0/1/0
R1(config-if)# ip address 10.10.10.1 255.255.255.252
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# router rip
R1(config-router)# net 30.30.30.0
R1(config-router)# net 192.168.1.224
R1(config-router)# net 10.10.10.0
R1(config-router)# no auto-summary
R1(config-router)# exit
R1(config)#

  • ROUTER 2

Router> en
Router# configure terminal
Router(config)# hostname R2
R2(config)# int gig0/0/0
R2(config-if)# ip address 192.168.2.0 255.255.255.224
R2(config-if)# no shutdown
R2(config-if)# exit
R2(config)# ip dhcp pool R2
R2(dhcp-config)# default-router 192.168.2.1
R2(dhcp-config)# network 192.168.2.0 255.255.255.224
R2(dhcp-config)# exit
R2(config)# ip dhcp excluded-address 192.168.2.1
R2(config)# int se0/1/1
R2(config-if)# ip address 20.20.20.2 255.255.255.252
R2(config-if)# no shutdown
R2(config-if)# exit
R2(config)# int se0/1/0
R2(config-if)# ip address 10.10.10.2 255.255.255.252
R2(config-if)# no shutdown
R2(config-if)# exit
R2(config)# router rip
R2(config-router)# net 20.20.20.0
R2(config-router)# net 192.168.2.0
R2(config-router)# net 10.10.10.0
R2(config-router)# no auto-summary
R2(config-router)# exit
R2(config)#

  • ROUTER 3

Router> en
Router# configure terminal
Router(config)# hostname R3
R3(config)# int gig0/0/0
R3(config-if)# ip address 192.168.3.1 255.255.255.240
R3(config-if)# no shutdown
R3(config-if)# exit
R3(config)# ip dhcp pool R3
R3(dhcp-config)# default-router 192.168.3.1
R3(dhcp-config)# network 192.168.3.0 255.255.255.240
R3(dhcp-config)# exit
R3(config)# ip dhcp excluded-address 192.168.3.1
R3(config)# int se0/1/0
R3(config-if)# ip address 20.20.20.1 255.255.255.252
R3(config-if)# no shutdown
R3(config-if)# exit
R3(config)# int se0/1/1
R3(config-if)# ip address 30.30.30.2 255.255.255.252
R3(config-if)# no shutdown
R3(config-if)# exit
R3(config)# router rip
R3(config-router)# net 20.20.20.0
R3(config-router)# net 192.168.3.0
R3(config-router)# net 30.30.30.0
R3(config-router)# no auto-summary
R3(config-router)# exit
R3(config)#



  • WLAN KANTOR 1

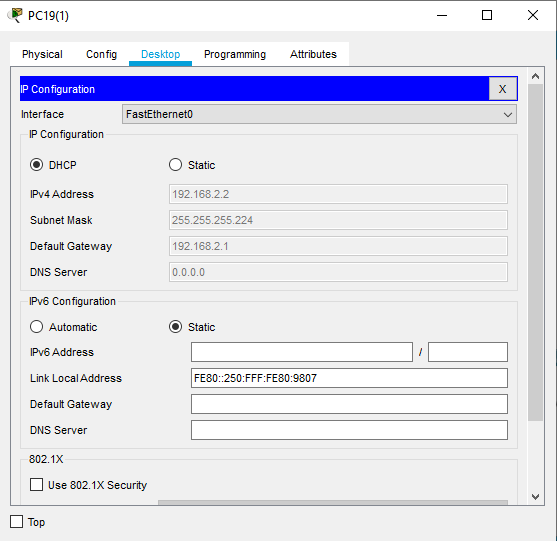

  • DHCP PC KANTOR 1

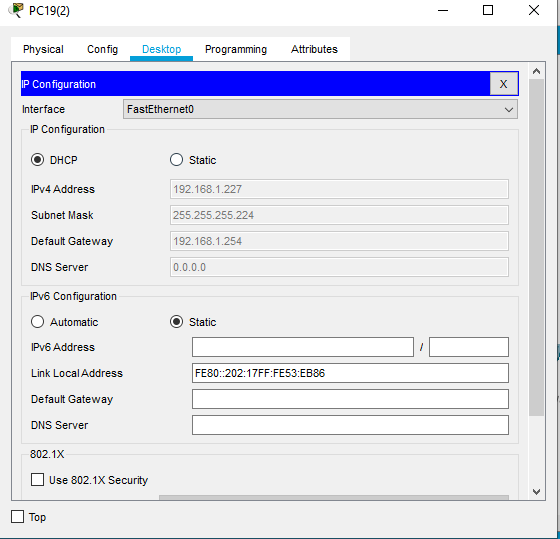

  • DHCP PC KANTOR 1

  • DHCP PC KANTOR 3



  • TEST PING





Read more

Sunday, 13 December 2020

Tugas Pertemuan 13

 Nama : Aris Huda Prawira
Kelas : 13.3b.01
Nim : 13190425


Link : Disini

Read more

Monday, 7 December 2020

Analisa perpustakaan smart

 Perpustakaan Smart

AnalisaKasus
• Perpustakaan Smart adalah perpustakaan umum yang anggotanya pelajar, mahasiswa dan masyarakat yang
didirikan olehWalikota Jakarta Barat.Keberadaan perpustakaan berlokasi di Walikota yang aplikasi pelayanan masih bersifat tradisional.
• Prosesnya :
1.     Setiapcalonanggota yang akanmenjadianggota harus mengisi formulirdengan biaya administrasi Rp.10.000,-
2.     Anggota dapat meminjam buku maksimal 3 buku
3.     Untuk masa peminjaman selama 1 minggu (7 hari)
4.     Keterlambatan pengembalian dikenakan denda sesuai dengan kondisi denda,
diantaranya :
  • Dendaketerlambatanpengembaliandikenakanbiaya administrasi Rp.500 perharinya (buktisuratdenda terlampir)
  • DendaBukuperpustakaanrusakmakadikenakanbiaya revisibukuperpustakaan (biayainidikenakansetelah bukudiperbaiki). (buktisuratdendaterlampir)
  • DendaBukuHilang, makadikenakanbiayapenggantian sehargabukutersebut. (buktisuratdendaterlampir)
  • Perpustakaan smart dapatmenerimasumbangandari donaturstatusnya (anggotaataumasyrakatluas)
AnalisaKasusEnterprise
(Pembahasan di Kelas)
• Buat Enterprise dari “Perpustakaan Smart” yang ditentukandari : Entitas, Atribute/Field, value data, record danbentuktabel – tabeldari Enterprise
• BentukGambardari Enterprise Perpustakaan (yang menghubungkan relasiantaraEntitas, Atribute, value data, record dantabel-tabel)
Jawaban :
Enterprise :
PerpustakaanSmart : data_buku, data_anggota, data_peminjaman, data_denda, data_pendaftaran, data_donatur

Entitas :
-          Buku
-          Anggota
-          Peminjaman
-          Denda
-          Pendaftaran
-          Donatur

Atribut/Field :
-          Entity Buku -> Field                   : kode_buku, judul_buku, nama_pengarang,
  nama_penerbit, ID_donatur
-          Entity Anggota -> Field              : nama_anggota, ttl_anggota, alamat_anggota,
  status_anggota
-          Entity Peminjaman -> Field       : no_pinjam, nama_anggota, tgl_pinjam, tgl_kembali,
  lama_pinjam, kode_buku
-          Entity Denda -> Field                 : no_pinjam, kode_buku, judul_buku, jenis_denda,
  total_biaya
-          Entity Pendaftaran -> Field       : no_daftar, tgldaftar, nam_anggota, status_anggota,
  biaya_daftar
-          Entity Donatur ->Field  : ID_donatur, nama_donatur, alamat_donatur, no_telp,
              tgl_sumbang

Data Value :
            Atributnama_anggota : Rama,herdi, hadi, resti, ema, dll.

Record :
            Record mahasiswa :  nama_mahasiswa, ttl_mahasiswa, alamat

Tabel Enterprise

TabelBuku
KodeBuku
JudulBuku
NamaPengarang
NamaPenerbit
ID Donatur
0000011
Tentang agama
Hady hidayat
Hendi irwani
12128462
0000012
Kesenian
Syarief hidayat
Barak obama
12123456

TabelAnggota
Nama
Tempat, TanggalLahir
Alamat
Status
Reni anggreani
bogor, 24 Februari 1999
Sempur raya
Mahasiswi
Mentari
Tegal, 22 desember 1992
sinbar
Mahasiswi

TabelPeminjaman
No. Pinjam
Nama
Tgl. Pinjam
Tgl. Kembali
Lama Pinjam
KodeBuku
005
Reni A
12 Maret 2012
19 Maret 2012
7 hari
0000012
008
MENTARI
18 Maret 2012
25 Maret 2012
7 hari
0000013

TabelDenda
No. Pinjam
KodeBuku
JudulBuku
JenisDenda
Total
002
0000011
Tentang agama
DendaTelat
Rp. 1500,-
007
0000012
Kesenian
-
-

TabelPendaftaran
No.
Tanggal
Nama
Status
Biaya
01
12 Maret 2012
Reni anggreani
Mahasiswi
Rp. 10.000,-
02
14 maret 2012
Mentari
mahsiswi
Rp. 10.000,-

TabelDonatur
ID Donatur
Nama
Alamat
No. Telp
Tgl. Sumbang
13556498
Rhyan saddewo
Sentul raya
0211234567
12 maret 2012
13556472
Putri annisa
Babakan madang
0213456789
1april 2012


Pembuatangambar ERD dariperpustakaan smart




Bentuk LRS






Pertemuan 3


AnalisaKasus
(Perpustakaan Smart Lanjutan Slide 1 & 2)
• Buat Model data berbasisobjek (Semantik Model)
• Buat Model data berbasis record
– Model Relational
– Model Jaringan
– Model hirarki
Jawaban:
1. Semantik Model
=======================================================================
2. Model Relational
=======================================================================
3. MODEL HIRARKI
==============================================================
4. MODEL JARINGAN
